拖动参数看变化
H-Q 图：两曲线交点 A
A：Q=1.20 m³/s · H=55.2 m
1.0×
增大：曲线变陡，A 左上移
28 m
升高：装置曲线起点上移
复习进度 0%
今日第 1 轮
两道大题，先拿稳 30 分
先看图理解，再用答题骨架背诵，最后做 6 道自测。进度会保存在当前设备。
已掌握卡片
0 / 8
必考题 01 · 交互理解
水泵运行工作点的确定
考试时要做到三件事：给定义、画两条曲线并标交点、解释交点两侧为什么会回到 A。
定义 + 作图 + 稳定性
水泵性能曲线 Hp-Q 与装置性能曲线 Hr-Q 的交点称为水泵运行工作点。交点处 Hp=Hr，横坐标为实际流量，纵坐标为实际扬程。
- 1画泵曲线
随 Q 增大，离心泵扬程一般下降。
- 2画装置曲线
Hr=Hst+SQ²，从静扬程 Hst 起向右上方上升。
- 3标交点 A
两曲线相交处即实际运行工况。
A 为什么稳定？
A 左侧（类似图中 B 所对应流量）：Hp>Hr，流量会增大；A 右侧（类似图中 C 所对应流量）：Hp<Hr，流量会减小。两边都把工况推回 A。
设计点 ≠ 工作点
设计点是样本规定的额定工况，通常效率最高；工作点由“泵 + 具体装置”共同决定，二者可能重合，也可能不重合。
S 增大
阀门关小或管路阻力增大，装置曲线变陡，Q 减小、H 增大。
Hst 升高
出水位升高或进水位降低，装置曲线整体起点上移，Q 减小。
必考题 02 · 原理动画

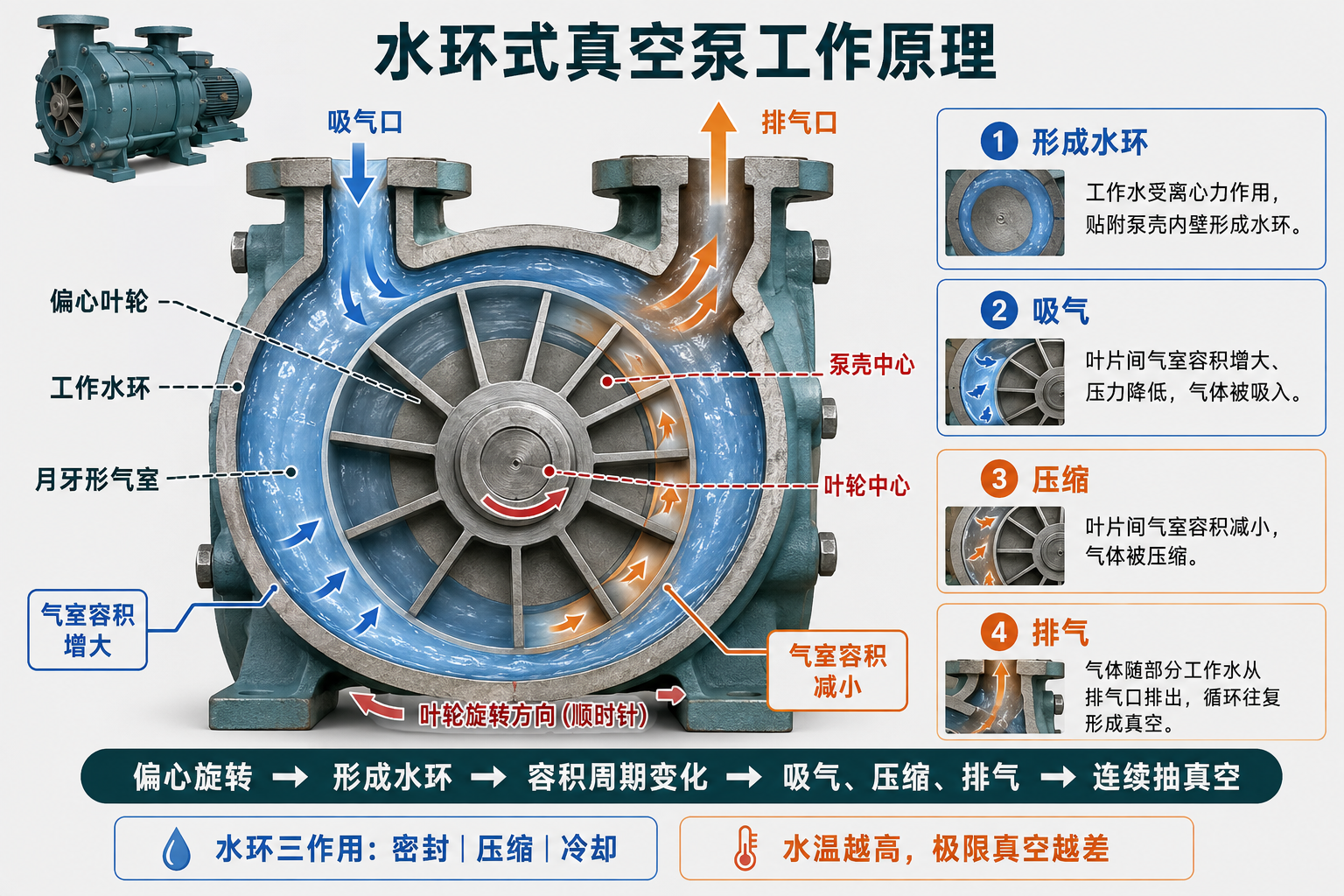

水环式真空泵工作原理
记忆主线只有一句：偏心叶轮使气室容积周期性改变，完成“吸气—压缩—排气”。
当前步骤：启动前向泵内注入一定工作水。叶轮旋转后，水被离心力甩向泵壳内壁，形成与泵壳近似同心的水环。
四句话拿满步骤分
- 1形成水环
启动前向泵内注水；叶轮旋转后，工作水在离心力作用下贴附泵壳内壁形成水环。
- 2构成气室
叶轮偏心安装，水环与轮毂、相邻叶片之间形成若干月牙形气室。
- 3吸气与压缩
吸气侧气室容积增大、压力降低而吸入气体；排气侧气室容积减小而压缩气体。
- 4连续抽真空
气体从排气口排出，叶轮连续旋转使“膨胀吸气—压缩排气”反复进行，实现抽真空。
水环的三重作用
液体活塞 · 密封气室 · 吸收压缩热并冷却
极限真空限制
受工作水温影响；水温越高，水蒸气压越大，可达到的真空越差。
优缺点（可能追问）
优点
- 压缩接近等温，适合处理易燃易爆气体
- 泵腔无金属直接摩擦，可抽含水蒸气或少量粉尘气体
- 结构简单、运行平稳、维护方便
缺点
- 效率偏低，附件资料给出常见约 30%–50%
- 极限真空受工作水温限制
- 需要持续供给工作水并有水耗
次重点 · 操作与构造
离心泵构件 + 关阀启动
“主要构件”按你的消息标为可能考；关阀启动按操作题准备。
可能考
离心泵主要构件
1叶轮
核心做功部件，把机械能传给液体。
2泵壳
汇集液流，并把部分速度能转化为压力能。
3泵轴
连接叶轮与动力机，传递转矩。
4轴封装置
减少泵内液体外漏或外界空气进入。
5密封环
减小叶轮进口处高低压区之间的泄漏。
6轴承
支承泵轴，保证转子稳定旋转。
记忆串：叶—壳—轴—封—环—承（叶壳轴封环承）。
操作题
离心泵为何关阀启动？
核心原因：离心泵的轴功率通常随流量增大而增大，Q=0 附近轴功率较小。启动时关闭出口阀，可减小启动负荷和启动电流，避免电动机过载。
1
启动前
灌泵、排尽泵内空气；全开进口阀，关闭或关小出口阀；检查转向和润滑。
2
启动时
启动电动机，观察电流、压力、振动与声音，待转速稳定。
3
启动后
缓慢开启出口阀，使流量和扬程逐渐达到规定工况。
别漏写：关阀运行不能持续过久，否则泵内液体循环受阻、温升加剧，可能造成汽化、振动和设备损伤。
章节速记
第五章、六章一页复盘
按附件中出现的题号整理。先抓公式与用途，再补条件和优缺点。
05
第五章
水泵运行与工况调节
5-1～5-3：曲线与工作点
管路阻力曲线：hw=SQ²。S 由管径、长度、粗糙程度、附件和阀门开度等决定。
装置需要扬程：Hr=Hst+hw=Hst+SQ²，由静扬程和水头损失组成。
阀门关小：S 增大、曲线变陡；完全关死时仅有 Q=0 工况。
工作点：Hp-Q 与 Hr-Q 的交点。
5-4～5-5：变化因素与调节目的
影响因素：电压或频率变化引起转速改变；进、出水池水位改变 Hst；阀门或管路状态改变 S；机组振动也会影响运行。
工况调节：为适应外界条件而人为改变运行工作点。
目的：尽量在高效区运行、降低能耗，并避免长期小流量运行引起汽蚀、振动和效率下降。
5-6：三种要看的调节方法
节流调节离心泵、小幅临时调节；简单，但水头损失大。
变速调节水位流量变化大的大中型泵站；节能、范围广，但设备投入高。
车削调节泵容量偏大、长期固定工况；无附加能耗，但一次性且不可恢复。
变角调节仅适用于轴流泵；灵活高效，但结构复杂、维修成本高。
5-7～5-8：相似工况与车削限制
相似工况抛物线：对同一泵在相似工况下，H/Q² 为常数，可用来寻找不同转速下对应的相似工况点。
车削限制：适用于比转数较小的离心泵和混流泵；车削过多会破坏流道并降低效率，比转数越大，允许车削量越小。
06
第六章
灌排泵站规划与设计参数
6-1～6-3：规划、分区、控制
规划任务：定规模与标准；定总体布置；定设计流量、扬程、泵型和台数；编概算并作技术经济论证；评价环境并拟定运行管理方案。
集中或分散：主要看地形、水系、水源/容泄区分布及水流特性。地势单向、骨干河道和集中调蓄适合集中；水网密、出入口分散、高差大适合分散。
控制方式：单站集中、多站分区、多站分级、单站分级、单站既灌又排。
6-5、6-7：设计流量
灌溉站：计算并修正灌水率图，选取延续时间大于 20 天的最大灌水率作为设计灌水率，再结合灌溉面积和水利用系数计算设计流量。
排水站：排涝模数经验公式法适合资料较充分的大面积平原；平均排除法适合小型水网圩区；排渍模数法适合控制地下水位、防渍盐碱。
6-10：四个特征扬程
设计扬程选泵主要依据：设计水位差 + 管路损失。
平均扬程评价长期高效与经济运行；大型站可按流量、历时加权。
最高扬程出水池最高水位－进水池最低水位 + 损失；校核稳定和动力。
最低扬程出水池最低水位－进水池最高水位 + 损失；校核汽蚀、振动和过载。
6-13～6-14：枢纽组成与布置
主体建筑物：取水、引水、进水、泵房、出水流道/管道、出水建筑物。
附属建筑物：节制闸、变电站、修配厂、办公与生活用房。
有引水建筑物：引水渠适合缓坡且距离较远；压力管道适合水位变幅大、主流离岸且不便开渠。
无引水建筑物：岸边式适合岸坡陡、水位变幅大且距离近；井泵泵站常用于井灌区。
主动回忆
翻卡背诵
先在心里完整作答，再点击翻面。会答就记为掌握，不会就换下一张稍后再来。
30 分核心1 / 8
什么是水泵运行工作点？
尽量说完整：关键词 + 因果 + 结论
6 题检验
考前自测
每题作答后立即显示解析。题库已经排除你标注“不考”的内容。
准备好了吗？
6 道单选 · 预计 3 分钟 · 即答即判
范围说明
已明确排除
以下内容不进入知识正文、抽背卡和自测题。
分流调节速度三角形虹吸出水流道
